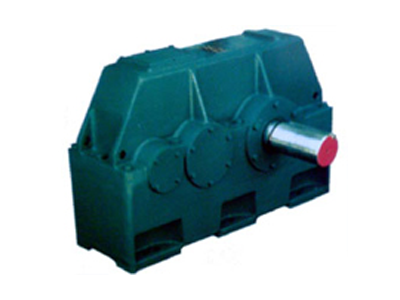

Купить редуктор 1Ц2У-315Н цена завода производителя

Завод грузоподъемного и кранового оборудования.




Цена 53 100 руб

Оставить заявку

Характеристики

Основные технические характеристики

Номинальное передаточное отношение 8 10 12,5 16 20 25 31,5 40 50
Номинальный крутящий момент на тихоходном валу,
Н·м, min / max
7500 / 8700
Номинальная передаваемая мощность, кВт, min / max 157 / 23.5
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала выход-ного, min / max 22400 / 22400
входного, min / max 2000 / 4000
Масса, кг, не более 510

*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.



Чтобы уточнить описание, габаритные и присоединительные размеры обращайтесь к менеджеру. Получить опросный лист

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:

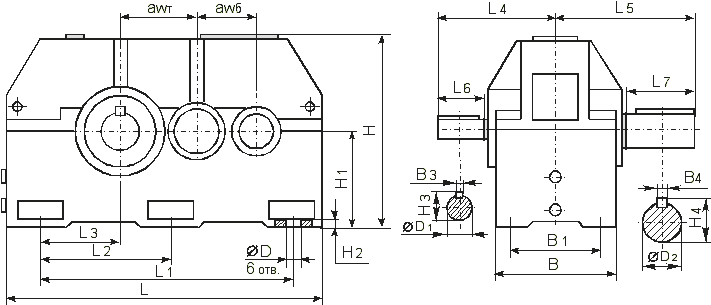

Габаритные и присоединительные размеры редуктора Ц2У-315Н

Габаритные и присоединительные размеры редуктора Ц2У-315Н

awб awт L L1 L2 L3 L4 L5 L6 L7 B B1 B3 B4
200 315 1040 740 370 215 300 420 110 210 340 260 14 28

ØD ØD1 ØD2 H H1 H2 H3 H4
28 50 k6 110 m6 685 335 35 53.5 116



Присоединительные размеры выходных валов редуктора Ц2У-315Н

Присоединительные размеры выходных валов редуктора Ц2У-315Н

a1 a2 a3 a4 a5 Øa6 Øa7 a8 b1 b2 b3 b4 b5 Øb6 Øb7 b8
110 82 41 12 48,9 45,9 50 300 210 165 82,5 25 106,75 101,75 110 420



Присоединительные размеры тихоходного вала для присоединения командоаппарата Ц2У-315Н

Присоединительные размеры тихоходного вала для присоединения командоаппарата редуктора Ц2У-315Н

e Øe1 Øe2 Øe3 Øe4
200 110h10 75h8 55 M8-7H
