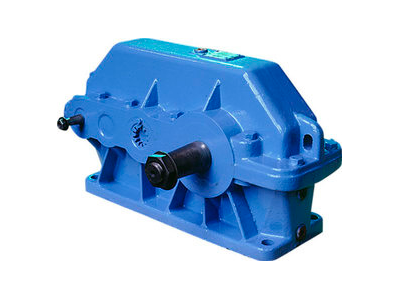

Редуктор 1Ц3У 250 – механическое приспособление, передающее энергию вращения от одного к другому валу. Применяется в машиностроении.
Трехступенчатый редуктор 1Ц3У 250 - устройство конструктивно простое и надежное в работе.
| Наименование технических характеристик | Типоразмер редуктора | |
|---|---|---|
| 1Ц3У-250 | ||
| Передаточные числа | 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | |
| Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу | 2240 |
| на тихоходном валу | 18000 | |
| Номинальный крутящий момент на тихоходном валу, Н.м | 5000 | |
| КПД | 0,96 | |
| Масса, кг | 335 | |
*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.
Чтобы уточнить описание, габаритные и присоединительные размеры обращайтесь к менеджеру. Получить опросный лист
Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:
| Редуктор | AwT | Awп | Awб | A | A1 | B | B1 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Редуктор 1Ц3У-250 | 250 | 160 | 125 | 750 | 218 | 290 | 280 | 530 | 265 | 36 | 950 | 825 | 212 | 290 | 236 | 335 | 28 |
| Редуктор | быстроходный вал | тихоходный вал | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | l | l1 | b | t | d | d1 | l | l1 | b | t | |
| Редуктор 1Ц3У-250 | 30 | М20х1,5 | 80 | 58 | 5 | 15,55 | 90 | М64х4,0 | 170 | 130 | 20 | 46,75 |
| Редуктор | быстроходный вал | тихоходный вал | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | b | t | d | l | b | t | |
| Редуктор 1Ц3У-250 | 25k6 | 58 | 8 | 28 | 85m6 | 170 | 22 | 90 |
