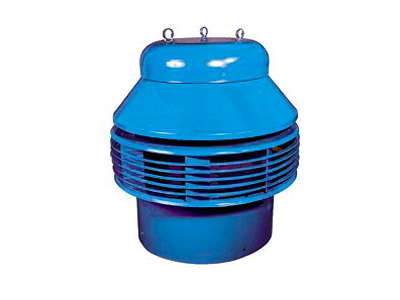

Купить крышный вентилятор ВКРМ (ВКР)-3.15 цена завода

Завод грузоподъемного и кранового оборудования.




Цена 17 000 руб

Оставить заявку

Характеристики

Варианты изготовления

ТУ 4861-046-00270366-99
  • Общего назначения из углеродистой стали




*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВКРМ-3,15-01 1 - ДВВ50-6-220/380 0,04 975 0,7-1,4 110-0 15 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВКРМ-4-01 1 - АИР71А6 0,37 915 1,4-3,3 160-0 75,4 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВКРМ-5-03 1 - АИР80А6 0,75 915 2,8-6,5 250-0 90 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВКРМ-6,3-03 1 - АИР100L6 2,2 950 6,0-13,5 430-0 134 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВКРМ-8-02 1 - АИР112МВ8 3 700 9,4-22,0 430-0 244 ДО41 4
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВКРМ-12,5-02 1 - 5А160М16 4 370 11,0-35,0 270-0 600 ДО43 4
5А160М12 5,5 470 14,0-45,0 430-0 600 ДО43 4



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВКРМ-3,15 975 67 70 71 68 64 62 52 45 70
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВКРМ-4-01 915 69 74 76 81 74 68 57 50 80
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВКРМ-5-03 915 73 81 83 84 80 75 65 56 85
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВКРМ-6,3-03 950 76 83 87 92 87 80 72 64 92
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВКРМ-8-02 700 88 93 89 90 87 81 73 69 92
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВКРМ-12,5-02 370 85 89 90 87 81 73 69 60 88
ВКРМ-12,5-02 470 92 95 96 93 87 79 74 66 94

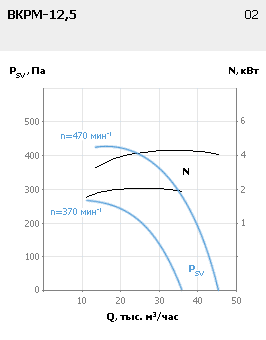

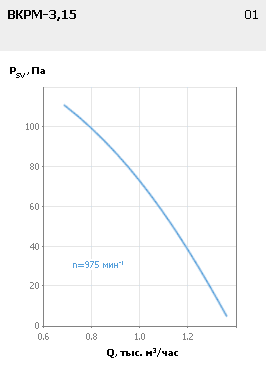

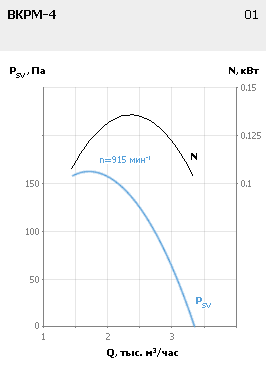

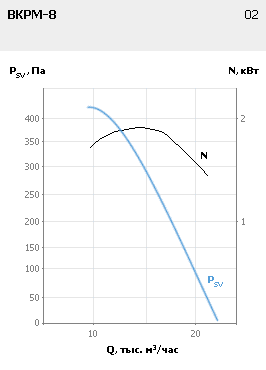

Аэродинамические характеристики

Типоразмер:
Аэродинамические характеристики ВКРМ (ВКР)-12.5
Аэродинамические характеристики ВКРМ (ВКР)-12.5
Аэродинамические характеристики ВКРМ (ВКР)-12.5
Аэродинамические характеристики ВКРМ (ВКР)-12.5
Аэродинамические характеристики ВКРМ (ВКР)-12.5
Аэродинамические характеристики ВКРМ (ВКР)-12.5
