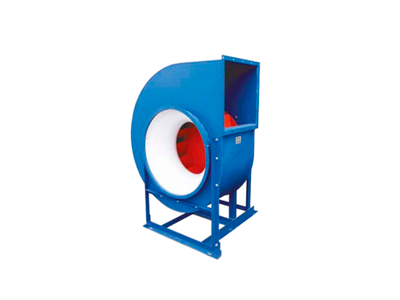

Купить вентилятор В-Ц4-70 цена завода производителя

Завод грузоподъемного и кранового оборудования.




Цена 18 900 руб

Оставить заявку

Характеристики

Варианты изготовления

ТУ 4861-052-00270366-99
  • Общего назначения из углеродистой стали
  • Коррозионностойкие из нержавеющей стали (К)








*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
В-Ц4-70-16
В-Ц4-70-16К
5 - АИР132М4 11 350 27,0-60,0 480-370 1930 ДО45 8
АИР160S4 15 370 27,0-68,0 540-420 1944
АИР160М4 18,5 420 34,0-71,0 690-520 1979
АИР180S4 22 450 37,0-78,0 800-600 2001
АИР180М4 30 500 42,0-88,0 980-730 2018
АИР200L4 45 550 45,0-94,0 1200-900 2142
АИР250М6 55 600 45,0-108,0 1420-1100 2387
АИР280S6 75 670 56,0-116,0 1780-1340 2717



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
В-Ц4-70-16 350 86 90 97 96 95 90 83 71 98,7
370 86 90 97 96 95 90 83 71 98,7
420 91 95 102 101 1 00 95 88 76 104
450 92 96 103 102 101 96 89 77 105
500 95 99 106 105 104 99 92 80 108
550 97 101 108 107 106 101 94 82 110
600 100 104 111 110 109 104 97 85 113
670 102 106 113 112 111 106 99 87 115



Аэродинамические характеристики

Типоразмер:

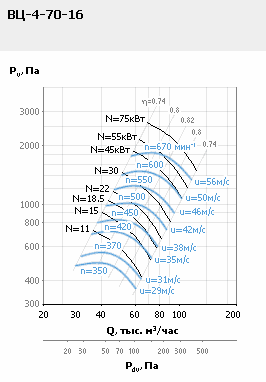

Аэродинамические характеристики В-Ц4-70
