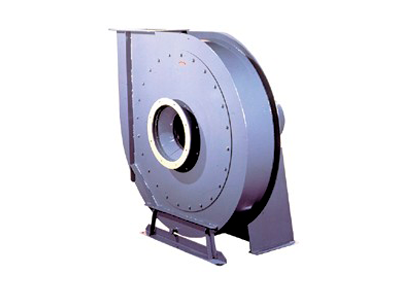

Купить вентилятор В.Ц5-50 цена завода производителя

item
Завод грузоподъемного и кранового оборудования.




Цена договорная

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

Радиальный вентилятор низкого и среднего давления
  • Одностороннего всасывания
  • Непосредственный привод
  • Корпус спиральный неповоротный
  • Назад загнутые лопатки
  • Количество лопаток - 9
  • Направление вращения -правое и левое

Назначение

  • Стационарные системы вентиляции,кондиционирования
  • Стационарные системы воздушного отопления
  • Стационарные системы технологических линий пневмотранспорта в размольном отделении мукомольных заводов

Условия эксплуатации

Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 22-5661-84
  • Взрывозащищенные из разнородных металлов (В1)






*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
В.Ц5-50-8В1-01 1 - АИМ160S4 15 1450 10,0-20,0 2650-2260 507 ВР-203 8
В.Ц5-50-8В1-02 1 - АИМ160М4 18,5 1450 11,0-28,0 2750-1500 527 ВР-203 8
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
В.Ц5-50-9В1-01 1 - АИМ180М4 30 1450 16,0-35,0 3170-2260 695 ВР-203 8



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
В.Ц5-50-8-01 1450 90 93 101 100 97 96 91 85 102,5
В.Ц5-50-8-02 1450 90 93 101 100 97 96 91 85 102,5
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
В.Ц5-50-9 1450 92 95 103 102 99 98 93 87 104,5



Аэродинамические характеристики

Типоразмер:

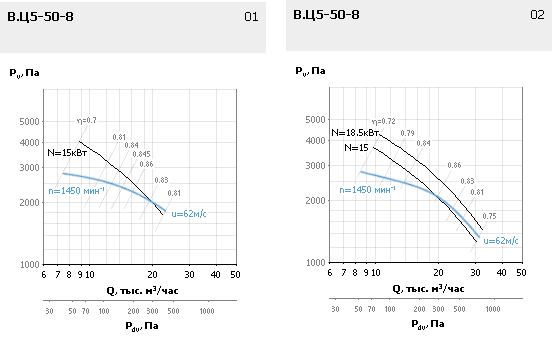

Аэродинамические характеристики В.Ц5-50

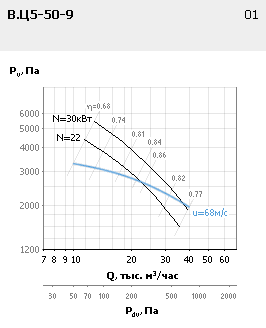

Аэродинамические характеристики В.Ц5-50
