| Обозначение | Конструктивное исполнение | Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Вибро-изоляторы | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощ-ность, кВт | Производительность, тыс. м3/час | Полное давление, Па | Тип | Кол-во | |||||

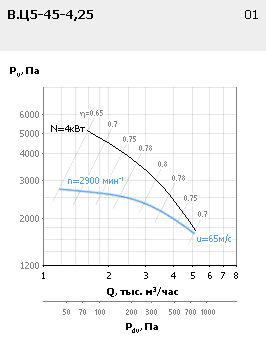

| В.Ц5-45-4,25В1-01 | 1 | - | АИМ100S2 | 4 | 2900 | 1,7-4,5 | 2750-1900 | 145 | ВР-202 | 6 |
| Обозначение | Конструктивное исполнение | Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Вибро-изоляторы | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощ-ность, кВт | Производительность, тыс. м3/час | Полное давление, Па | Тип | Кол-во | |||||

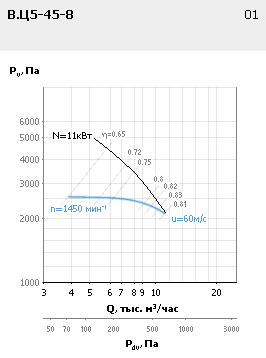

| В.Ц5-45-8В1-01 | 1 | - | АИМ132М4 | 11 | 1450 | 6,5-12,0 | 2650-2300 | 407 | ВР-203 | 6 |
| Обозначение | Конструктивное исполнение | Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Вибро-изоляторы | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощ-ность, кВт | Производительность, тыс. м3/час | Полное давление, Па | Тип | Кол-во | |||||

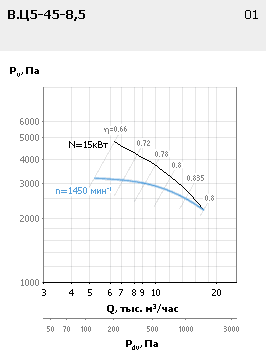

| В.Ц5-45-8,5В1-01 | 1 | - | АИМ160S4 | 15 | 1450 | 8,0-17,0 | 3140-2300 | 476 | ВР-203 | 6 |
| Обозначение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | LpА, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| В.Ц5-45-4,25 | 2930 | 86 | 88 | 92 | 94 | 91 | 89 | 85 | 81 | 96 |
| Обозначение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | LpА, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| В.Ц5-45-8 | 1450 | 97 | 101 | 103 | 100 | 98 | 94 | 90 | 88 | 103 |
| Обозначение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | LpА, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| В.Ц5-45-8,5 | 1450 | 97 | 101 | 103 | 100 | 98 | 94 | 90 | 88 | 103 |
